FT-847 Yaesu et Micro Neewer NW700 : Economique et efficace

3 mars 20233 mars 2023 f5nih

Pour obtenir une BF en émission sympathique
En ne dépensant que quelques dizaines d\’euros
Voici la solution de F5PHK avec son Yeasu FTdx1200 adapté pour le FT-847

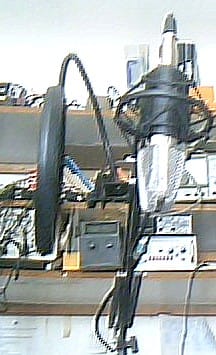

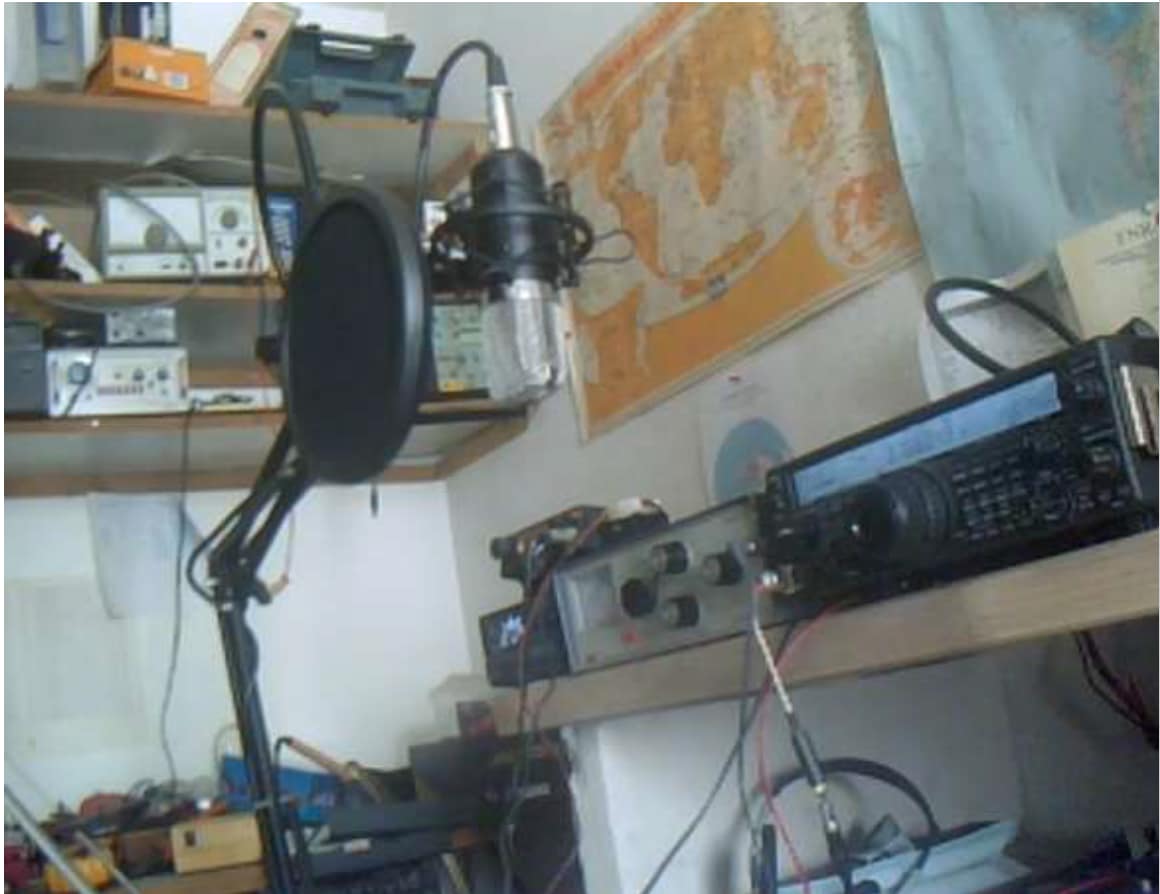

Utilisation du microphone Neewer NW700
Ce microphone est utilisé essentiellement pour la diffusion et l\’enregistrement en studio par les réalisateurs de vidéo YouTube et d’amateurs de jeux vidéo.

Le schéma préconisé par F5PHK est le suivant :
/

La résistance a pour but d’alimenter la pastille du microphone :
R= 4 700 ohms

C = 1 µF est une condensateur de liaison

C = 47 nF atténuera fortement les basses.

Adapatation au FT-847 :

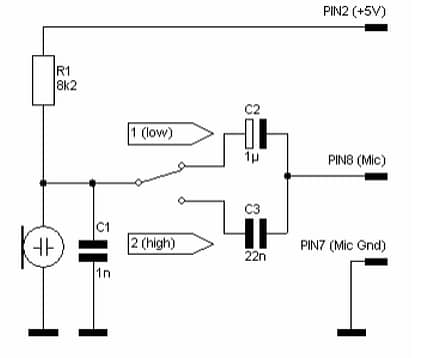

Un article de DG2IAQ propose une modification du MH31 mciro d’origine .
C’est ces modification avec les valeurs suivantes que je vais adapté pour brancher mon NW700

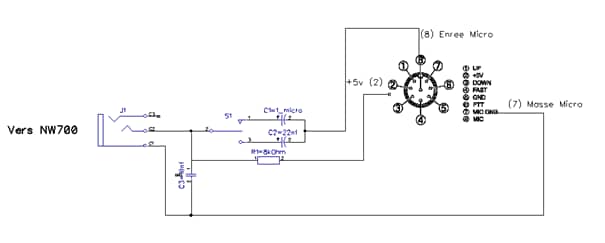

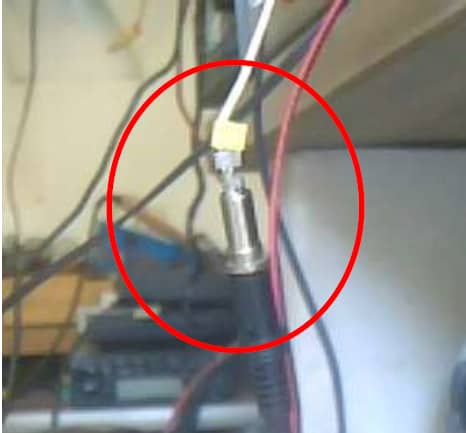

Adaptation pour du NW700 pour le FT-847

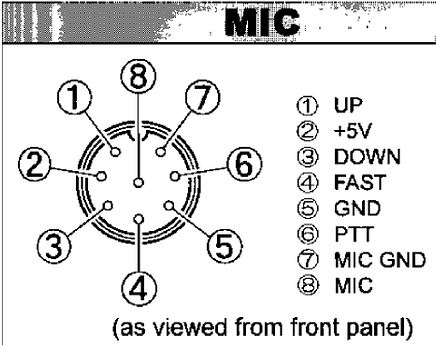

NW700 est alimenté en 5V à travers la borne 2 de la prise microphone et une résistance dont la valeur n’est pas critique ( 4 kΩ à 12 kΩ ) perso je l’ai laissé à 8.2 KΩ

Personnellement je n’ai pas mis l’inverseur et le condensateur de 22 nf car j’ai la voix très grave mais pourquoi pas !
Pour l’instant le condensateur de 10 nf ne me sert pas à grand-chose avec ou sans c’est pareil.
Le gain microphone est réglé sur 60%. pour une valeur correct de l\’ALC
